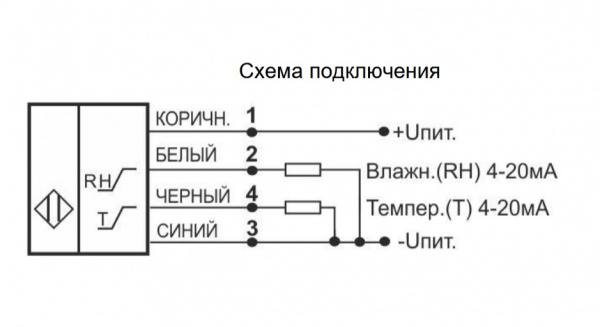

| Выходной сигнал преобразования относительной влажности | 4…20мА (0,16мА/ %RH) |
| Выходной сигнал преобразования температуры | 4…20мА (0,16мА/ °С; 10,4мА при 0°С) |

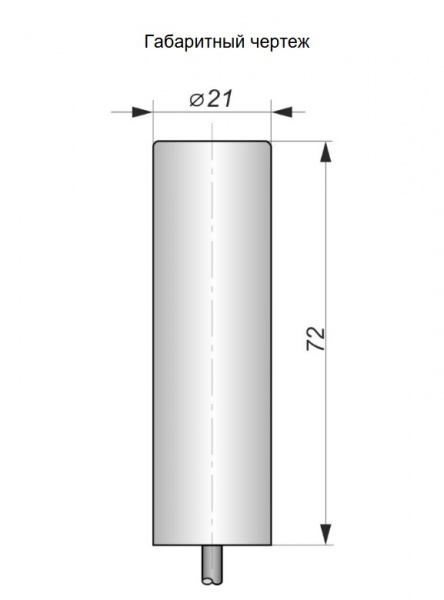

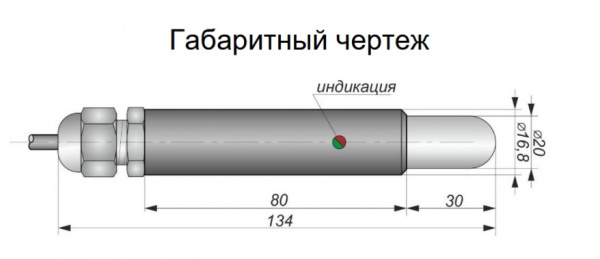

| Типоразмер корпуса, мм ?Типоразмер корпуса датчика — это стандартизированный параметр, который определяет геометрические размеры и форму корпуса датчика. Он важен для правильного монтажа и совместимости с оборудованием | Цилиндрический без резьбы, Ø20 |
| Материал корпуса датчика ?Установочные параметры | Пластик,/ ПЭ фильтр сенсора |
| Рабочая температура окружающей среды, °С ?Условия эксплуатации | -40..+100 |
| Диапазон измерения относительной влажности, % RH | 0 … 100 |
| Диапазон измерения температуры, °С | -40…+100 |
| Выходной сигнал преобразования относительной влажности | 4…20мА (0,16мА/ %RH) |
| Выходной сигнал преобразования температуры | 4…20мА (0,16мА/ °С; 10,4мА при 0°С) |
| Типоразмер корпуса, мм ?Типоразмер корпуса датчика — это стандартизированный параметр, который определяет геометрические размеры и форму корпуса датчика. Он важен для правильного монтажа и совместимости с оборудованием | Цилиндрический без резьбы, Ø20 |
| Материал корпуса датчика ?Установочные параметры | Пластик,/ ПЭ фильтр сенсора |
| Рабочая температура окружающей среды, °С ?Условия эксплуатации | -40...+60 |
| Диапазон измерения относительной влажности, % RH | 0 … 100 |
| Диапазон измерения температуры, °С | -40…+60 |
| Выходной сигнал преобразования относительной влажности | 0…3В (0,03В/ %RH) |
| Выходной сигнал преобразования температуры | 0…3В (0,03В/ °С; 1,2В при 0°С) |
| Типоразмер корпуса, мм ?Типоразмер корпуса датчика — это стандартизированный параметр, который определяет геометрические размеры и форму корпуса датчика. Он важен для правильного монтажа и совместимости с оборудованием | Цилиндрический без резьбы, Ø20 |
| Материал корпуса датчика ?Установочные параметры | Пластик,/ ПЭ фильтр сенсора |
| Рабочая температура окружающей среды, °С ?Условия эксплуатации | -40...+60 |
| Диапазон измерения относительной влажности, % RH | 0 … 100 |
| Диапазон измерения температуры, °С | -40…+60 |
| Выходной сигнал преобразования относительной влажности | 0…1В(0,01В/ %RH) |
| Выходной сигнал преобразования температуры | 0…1В (0,01В/ °С; 0,4В при 0°С) |
| Типоразмер корпуса, мм ?Типоразмер корпуса датчика — это стандартизированный параметр, который определяет геометрические размеры и форму корпуса датчика. Он важен для правильного монтажа и совместимости с оборудованием | Цилиндрический без резьбы, Ø20 |
| Материал корпуса датчика ?Установочные параметры | Пластик,/ ПЭ фильтр сенсора |
| Рабочая температура окружающей среды, °С ?Условия эксплуатации | -40...+60 |
| Диапазон измерения относительной влажности, % RH | 0 … 100 |
| Диапазон измерения температуры, °С | -40…+60 |
| Выходной сигнал преобразования относительной влажности | 4…20мА (0,16мА/ %RH) |
| Выходной сигнал преобразования температуры | 4…20мА (0,16мА/ °С; 10,4мА при 0°С) |
| Типоразмер корпуса, мм ?Типоразмер корпуса датчика — это стандартизированный параметр, который определяет геометрические размеры и форму корпуса датчика. Он важен для правильного монтажа и совместимости с оборудованием | Цилиндрический без резьбы, Ø20 |
| Материал корпуса датчика ?Установочные параметры | Пластик,/ ПЭ фильтр сенсора |
| Рабочая температура окружающей среды, °С ?Условия эксплуатации | -40...+60 |
| Диапазон измерения относительной влажности, % RH | 0 … 100 |
| Диапазон измерения температуры, °С | -40…+60 |
| Выходной сигнал преобразования относительной влажности | 0…10В (0,1В/ %RH) |
| Выходной сигнал преобразования температуры | 0…10В (0,1В/ °С; 4В при 0°С) |
| Типоразмер корпуса, мм ?Типоразмер корпуса датчика — это стандартизированный параметр, который определяет геометрические размеры и форму корпуса датчика. Он важен для правильного монтажа и совместимости с оборудованием | Цилиндрический без резьбы, Ø20 |
| Материал корпуса датчика ?Установочные параметры | Пластик,/ ПЭ фильтр сенсора |
| Рабочая температура окружающей среды, °С ?Условия эксплуатации | -40...+60 |
| Диапазон измерения относительной влажности, % RH | 0 … 100 |
| Диапазон измерения температуры, °С | -40…+60 |

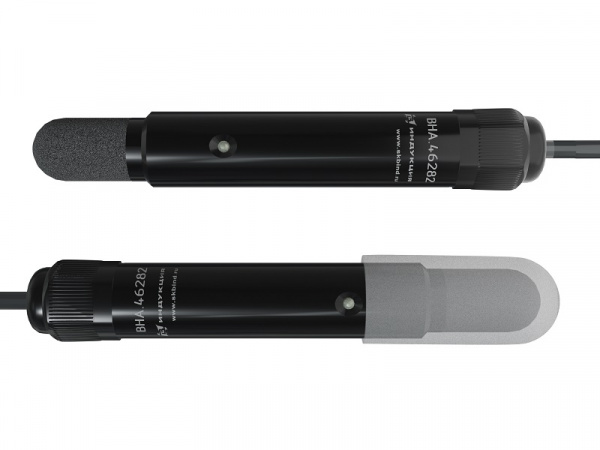

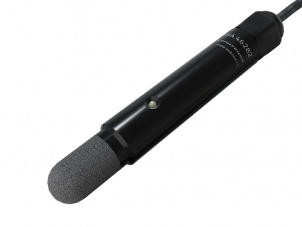

Датчики относительной температуры и влажности предназначены для точного и непрерывного мониторинга климатических параметров в системах автоматизации промышленных и сельскохозяйственных процессов, включая агропромышленный комплекс и пищевую промышленность
Принцип действия

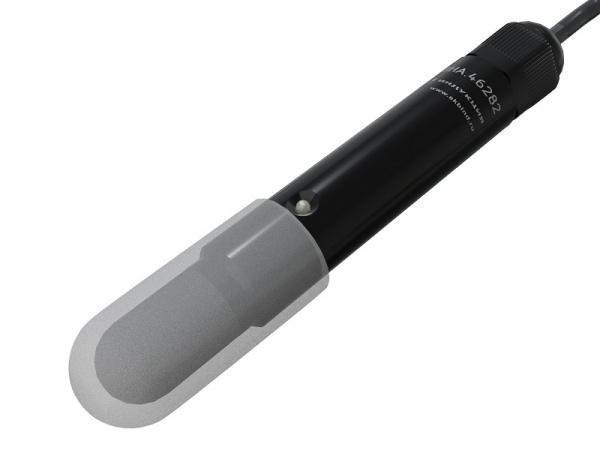

Датчик работает на емкостном принципе, используя интегральную технологию. Влажность измеряется через изменение диэлектрической проницаемости, а температура — с помощью терморезистивного элемента. Воздух проходит через съемный полимерный фильтр, который защищает сенсор от пыли, твердых частиц и паров растворителей.

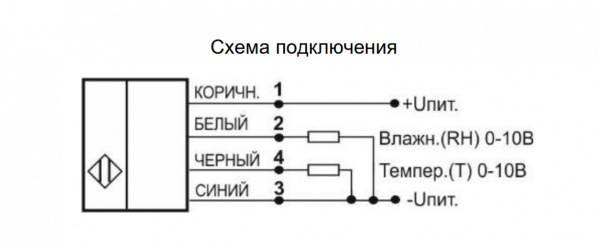

Аналоговые сигналы, пропорциональные относительной влажности (RH) и температуре (T), поступают в микропроцессорную схему. Она выполняет фильтрацию шума, калибровку, компенсацию дрейфа и коррекцию нелинейности. Выходные сигналы формируются в виде напряжения 0–10 В:
- Влажность: 0,1 В/% RH.
- Температура: 0,1 В/°C (опорная точка 4 В при 0°C).
Эксплуатация
Датчики СКБ «Индукция» соответствуют климатическим исполнениям УХЛ3.1 и УХЛ4.1 (ГОСТ 15150-69) и стандартам электромагнитной совместимости (ГОСТ Р 50030.5.2-99). Они работают в следующих условиях:
- Температура окружающей среды: от -40°C до +60°C.
- Относительная влажность: до 98% при 35°C.
Питание осуществляется от источника постоянного тока 15–30 В (номинально 24 В) с пульсациями до 10%. Ток потребления не превышает 60 мА, а рекомендуемое сопротивление нагрузки — ≥500 Ом (оптимально ≥10 кОм). Датчики рассчитаны на круглосуточную работу.
Обслуживание
Для поддержания точности измерений фильтр сенсора требует регулярной очистки, так как загрязнение может увеличить погрешность. В случае запыления фильтра чувствительного элемента датчика, его необходимо открутить,промыть чистой водой, продуть воздухом и просушить. Затем установить на место. Время просушки фильтрапри RH 50% ~ 4 часа.
Во время санитарной обработки помещения сенсор необходимо демонтировать или защитить силиконовым колпачком (входит в комплект), чтобы избежать повреждения парами дезинфицирующих средств.
