Оптические бесконтактные выключатели (оптические датчики) - это электронные устройства с оптической системой, обнаруживающее объекты, при прерывании или отражении видимого или невидимого оптического излучения, и имеющее полупроводниковый коммутационный элемент.
Принцип работы оптических датчиков
Понять принцип работы оптических датчиков поможет функциональная схема:
Генератор создает модулированный сигнал поступающий на ИК светодиод.
Декодер анализирует поступающие модулированные сигналы и управляет триггером.
Триггер переключает состояние логического выхода при изменении параметров генератора.
Комплексная защита предохраняет датчик от переполюсовки, импульсных помех по напряжению и перегрузки по току.
Ключевая схема создает выходной сигнал датчика.
Компания СКБ "Индукция" изготавливает различные виды оптических датчиков:

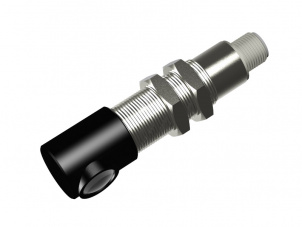

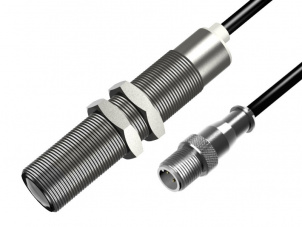

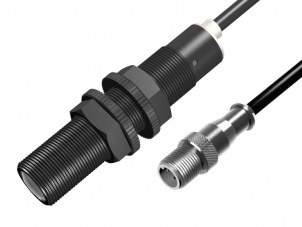

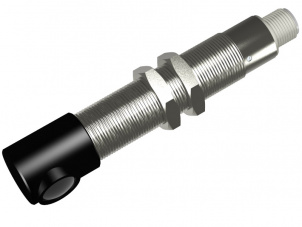

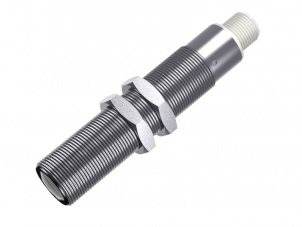

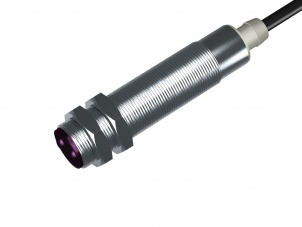

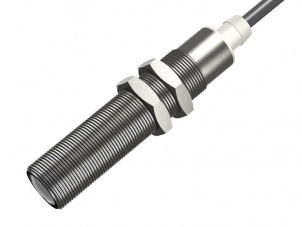

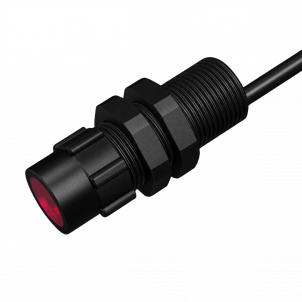

Оптические бесконтактные датчики серии О
- отражение потока излучения от объекта. Диффузный. Тип D.
Оптические выключатели и датчики перемещения серии О состоят из приемника и излучателя расположенных в одном корпусе. Активный поток излучения отражается от контролируемого объекта и возвращается в приемник.
Настройка номинального расстояния переключения выключателей серии О, выполняется от листа белой бумаги с размерами 150х150 мм. Для корректировки расстояния переключения от объектов с другой отражающей способностью, которая зависит от материала, выбирается поправочный коэффициент из таблицы 1.
