Герметизированные контакты или герконы — это коммутационные элетромеханические устройства, которые под воздействием магнитного поля внешнего электромагнита или постоянного магнита, изменяют состояние подключенной электрической цепи. Герконовые датчики также называют бесконтактными магниточувствительными выключателями.
Виды герконовых датчиков
Магниточувствительные датчики от производителя СКБ Индукция делятся на несколько групп:
- Бистабильные герконовые датчики — эти бесконтактные выключатели «помнят» последнее состояние и в нём находятся до появления магнитного поля
- Магниточувствительные на переменное / постоянное напряжение
- Магниточувствительные на переменное / постоянное напряжение с внутренней магнитной системой
- Датчики оборотов на постоянное напряжение — датчики на эффекте Холла
- Герконовые взрывозащищённые выключатели стандарта NAMUR — специальное исполнение для мест, где вероятность взрыва недопустима

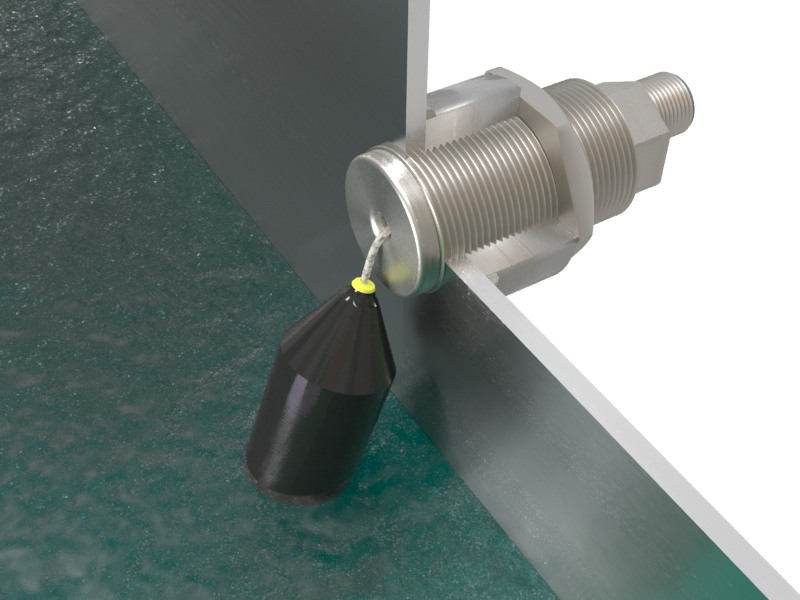

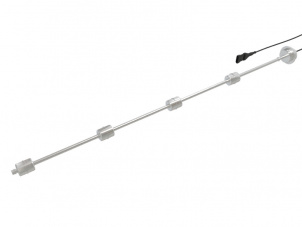

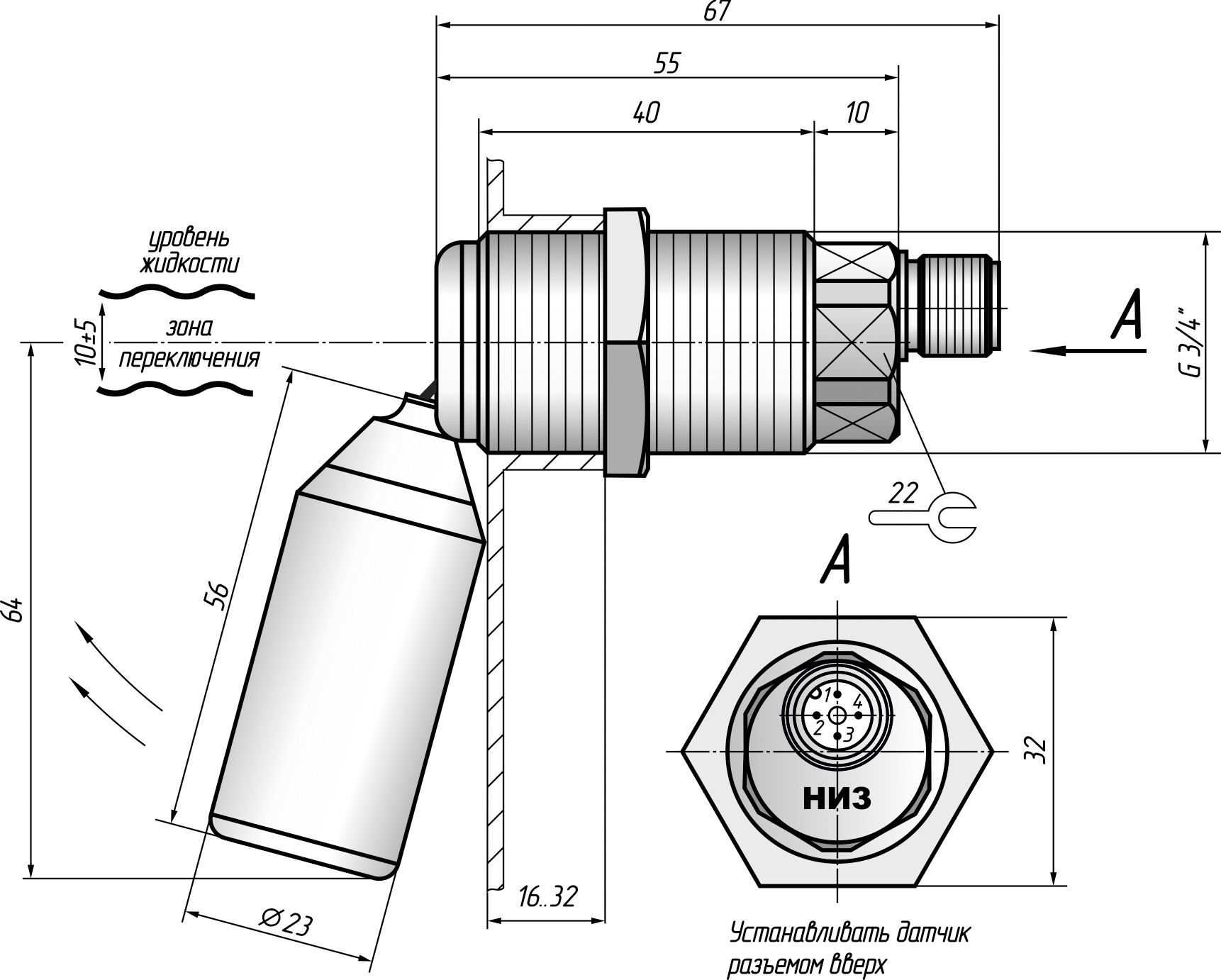

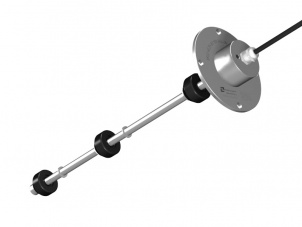

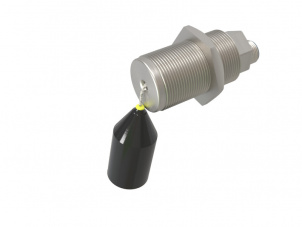

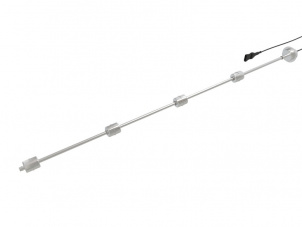

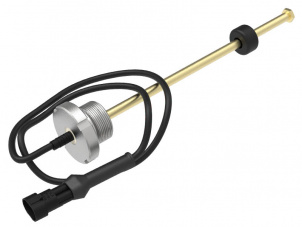

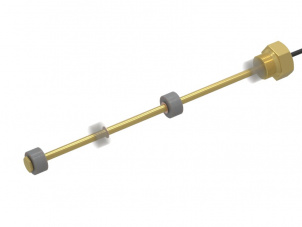

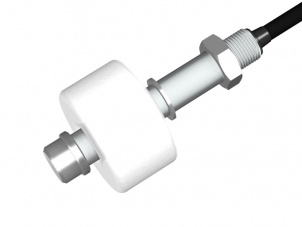

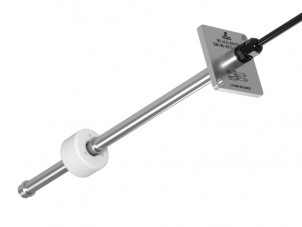

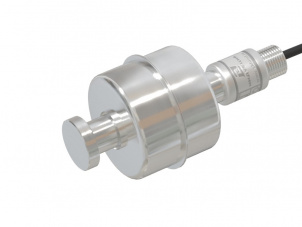

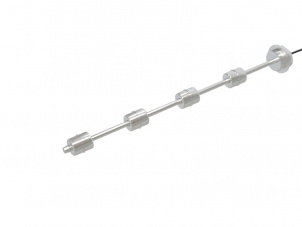

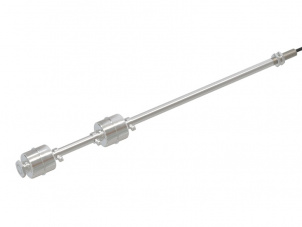

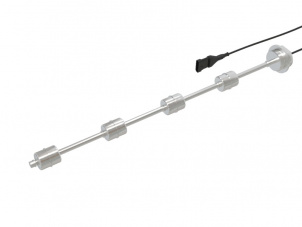

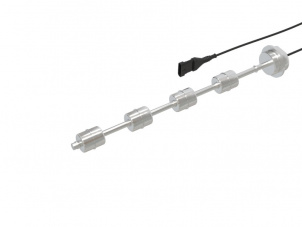

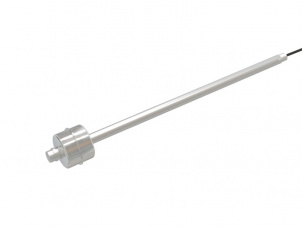

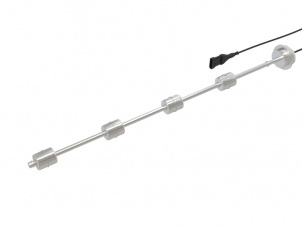

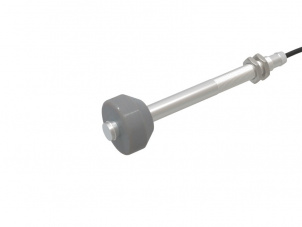

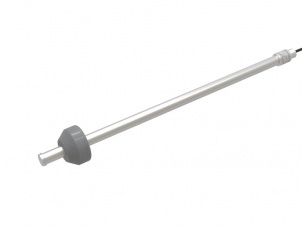

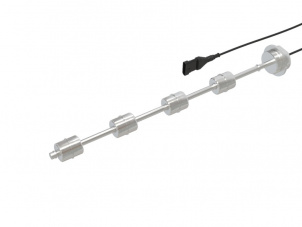

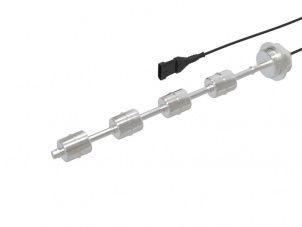

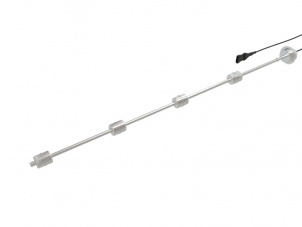

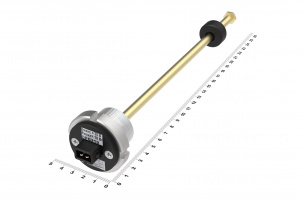

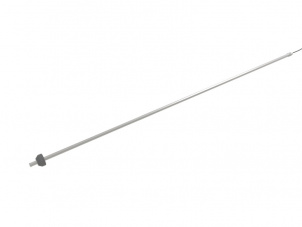

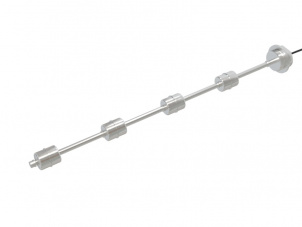

- Уровня жидкости на переменное / постоянное напряжение — поплавковые герконовые выключатели, которые благодаря поплавку на штоке датчика позволяют контролировать уровень жидкости.
Принцип работы герконового датчика
Магниточувствительные датчики можно разделить на две категории:
- бистабильные
- моностабильные
Как работает герконовый датчик? Принцип работы бистабильного герконового датчика заключается в «запоминании» последнего состояния. Так геркон, имеющий нормально разомкнутые контакты при определенном воздействии встроенного магнита, может находиться в двух состояниях – в нормальнозамкнутом, либо нормальноразомкнутом. Геркон в таких состояниях геркон может находиться до момента следующего воздействия. Когда внешнее, строго определённое магнитное поле будет воздействовать на внутреннее поле — произойдёт переключение контактов геркона. Оно может произойти без подключения питания к датчику.
Принцип действия моностабильного герконового датчика заключается в срабатывании геркона при уменьшении расстояния между датчиком и магнитом и увеличении напряженности поля в зоне чувствительности датчика.
В малочувствительных датчиках щелевого типа используется немного другой принцип. Для изменения магнитного поля при постоянном расстоянии между датчиком и магнитом в чувствительный зазор датчика вводится пластина из ферромагнитного материала, который экранирует магнитное поле. Напряженность магнитного поля в чувствительной зоне уменьшается и геркон срабатывает.
