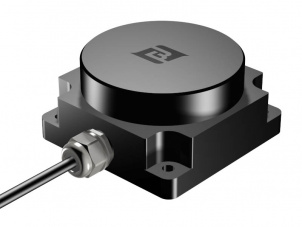

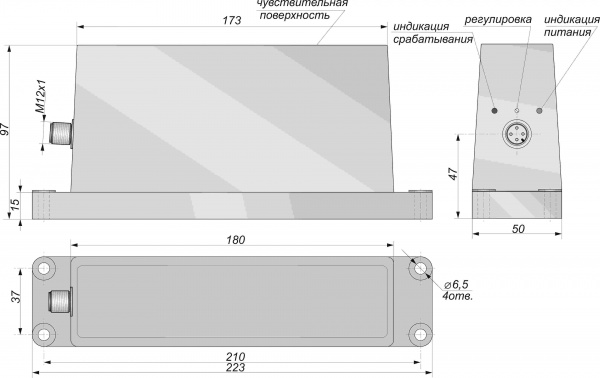

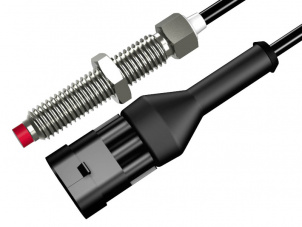

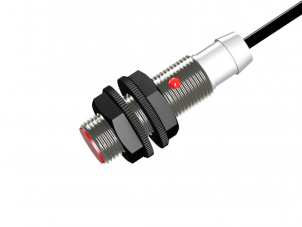

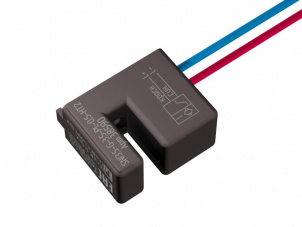

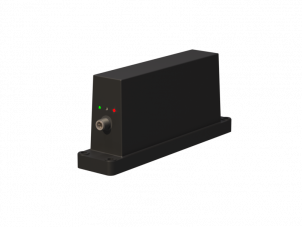

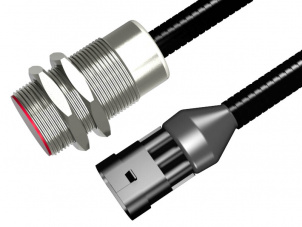

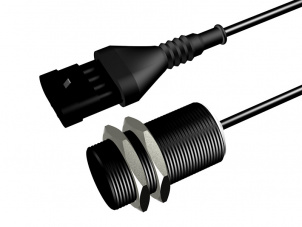

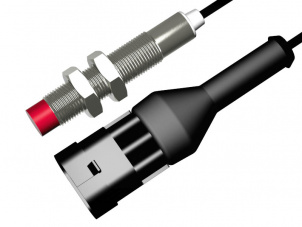

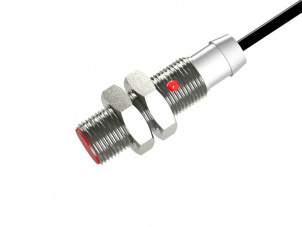

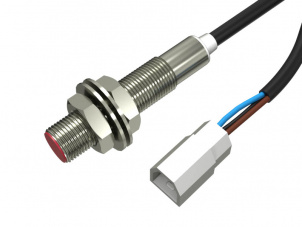

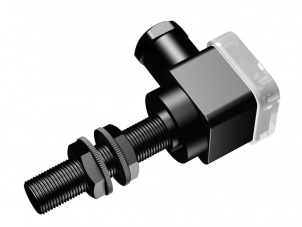

Индуктивный датчик - это устройство, активная поверхность которого реагирует на приближение металла (управляющего объекта), передавая коммутирующий сигнал на выход. Т.е. прибор в случае обнаружения отслеживаемого перемещения управляющего объекта, подаст сигнал. В отличии от индукционных реле (или переключателей), в данной современной конструкции, отсутствуют движущиеся элементы, а значит и их износ - отсутствуют.
Данное оборудование не является средством измерения.
Область применения концевых индуктивных бесконтактных выключателей
Индуктивные бесконтактные выключатели применяются в автоматизированных системах управления технологическими процессами. Благодаря бесконтактому принципу действия и отсутствию механических подвижных частей обеспечивают высокоточную и надежную работу оборудования.
Принцип работы
Принцип работы индуктивного бесконтактного датчики положения (приближения) основан на изменении параметров генератора при внесении в активную зону датчика металлического предмета. Изменение амплитуды пропорционально расстоянию до металлического предмета и преобразуется в аналоговый сигнал, который поступает на триггер. В триггере происходит преобразование в логический сигнал (вкл./выкл.).
Генератор создает переменное магнитное поле.
Триггер переключает состояние логического выхода при изменении параметров генератора.
Комплексная защита предохраняет датчик от переполюсовки, импульсных помех по напряжению и перегрузки по току.
Ключевая схема создает выходной сигнал датчика.
Объектом воздействия для индуктивных выключателей являются детали из металла: кулачки, зубья шестеренок и т.д.
При эксплуатации индуктивных бесконтактных выключателей необходимо учитывать из какого металла выполнен объект воздействия.
Для корректировки при настройке расстояния переключения от предметов изготовленных из разных металлов выбирается поправочный коэффициент К из таблицы 1.
Стандартный объект воздействия это стальная квадратная пластина (сталь 40) толщиной 1 мм со сторонами, равными диаметру активной поверхности. Если произведение 3хSn больше диаметра активной поверхности, то пластина выбирается со сторонами 3хSn.
S/Sn - отношение площади действительного объекта к площади стандартного объекта;
К - поправочный коэффициент умножаемый на номинальное расстояние при расчете действительного расстояния переключения.
Как проверить индуктивный датчик?
Для проверки индуктивного датчика можно использовать обыкновенный тестер (мультиметр).
Как проверить индуктивный датчик мультиметром? Для проверки датчика необходимо выставить мультиметр в режим вольтметра для замера постоянного или переменного напряжения. Проверка индуктивного датчика также возможна с помощью вольтметра, рассчитанного на замер нужного вида и диапазона напряжений.
Затем, присоединяем щупы тестера (или вольтметр) к контактам проверяемого датчика.
После этого — необходимо взять металлическую пластину или другой металлический объект и несколько раз поднести и убрать его от чувствительной зоны индуктивного выключателя. Следим за показаниями вольтметра — они должны изменяться.
Если вольтметр не показывает изменений напряжения — вероятно, что проверяемый индуктивный выключатель неисправен. При внесении в чувствительную зону металлического предмета у исправного датчика показания вольтметра должны изменяться.
Подключение индуктивного датчика
Подключение индуктивных датчиков к контроллеру осуществляется согласно схеме подключения. Схема подключения индуктивного датчика указана в его паспорте.

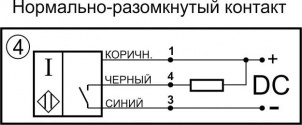

Например, для бесконтактных индуктивных выключателей 2-х, 3-х и 4-х проводных на постоянное напряжение схемы подключения выглядят следующим образом:
Больше схем подключения вы найдёте на странице "Схемы подключения датчиков".
Если у вас недостаточно знаний как подключить индуктивный датчик — рекомендуем обратится к специалистам. Иначе есть риск испортить прибор.
Распространённая причина выхода из строя индуктивного датчика — это неверное подключение. Особенно это актуально, если у датчика отсутствует защита от переплюсовки — в таком случае неверное подключения может испортить датчик и гарантийные обязательства будут недействительными.
